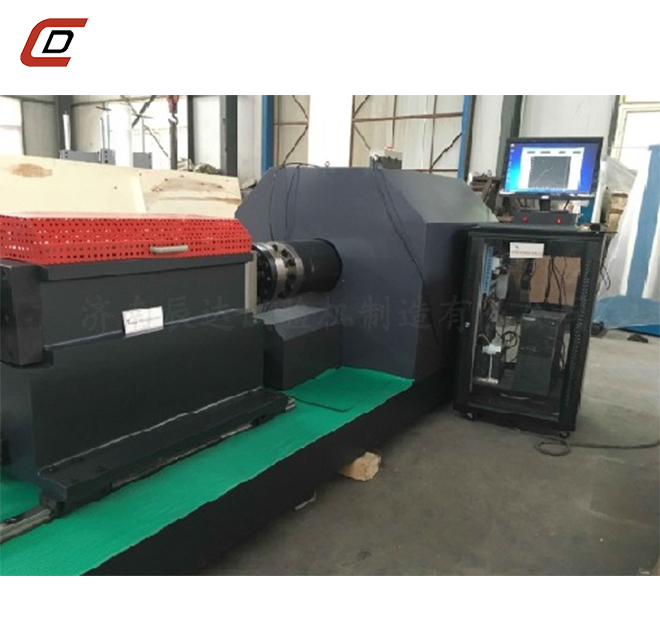

LNW-2500微機控制螺栓扭轉試驗系統
一、主要特點和使用范圍：
滿足標準GB/T16823.3-2010，ISO16047：2005?緊固件 扭矩-夾緊力試驗?試驗，主要進行高強螺栓軸向力，扭矩，扭矩系數的性能測試，系統主要由主機、扭轉抗壓機構、減速加載機構、伺服系統、控制數采系統（包括扭矩和負荷兩個回路）、計算機及其試驗軟件以及其他必要的加載支架和附件等組成，是生產企業、科研單位的高性能理想試驗設備。
二、 主要配置：
| 1 主機 包括：扭轉測試裝置、軸向負荷測試裝置 | 1套 |
| 2 扭轉機構 | 1套 |
| 3 伺服電機 | 1套 |
| 4 高精度對稱性動態扭矩傳感器 | 1只 |
| 5 高精度負荷傳感器 | 1只 |
| 6 低速大扭矩減速機 | 1套 |
| 7 控制系統 | 1套 |
| 8 控制及數采系統 | 1套 |
| 9 直線導軌 | 1套 |
| 10 螺栓扭轉附具 | 1套 |
| 11 軟件 | 1套 |
| 12 計算機 | 1臺 |
| 13 防護罩 | 1套 |
| 14隨機資料 （說明書、合格證、裝箱單） | 1套 |
| 15隨機密封件 |
技術參數：
1扭轉部分
1.1最大靜態扭矩：15000Nm
1.2 扭矩有效測量范圍：1500～15000Nm
1.3輸出最大轉速：360°/min；
1.4示值精度： 1.0%
1.5扭矩分辨率：1nm
2軸向負荷部分
2.1最大軸向負荷：2500kN
2.2負荷有效測量范圍 250-2500 kN
2.3 示值精度 0.5%
2.4力值分辨率：1kn
4 螺栓規格：M30-M64，長度范圍： 110-600mm
5 電源電壓： AC 380 50Hz
7系統具有超載、試件斷裂等保護功能。
8計算機屏幕顯示各種試驗參數實時值和相關曲線。
